零序解列保護功能的設置方法需結合系統特性、保護需求及設備性能，以下是具體設置步驟和要點：

確定保護范圍

需要明確零序電流保護的保護范圍，即需要保護的設備和線路，如變壓器、電動機、電纜等。

計算零序電流

根據系統的接地方式和負荷特性，計算在正常運行和接地故障情況下的零序電流。這需要考慮系統的不對稱性、負荷的變化以及外部干擾等因素。

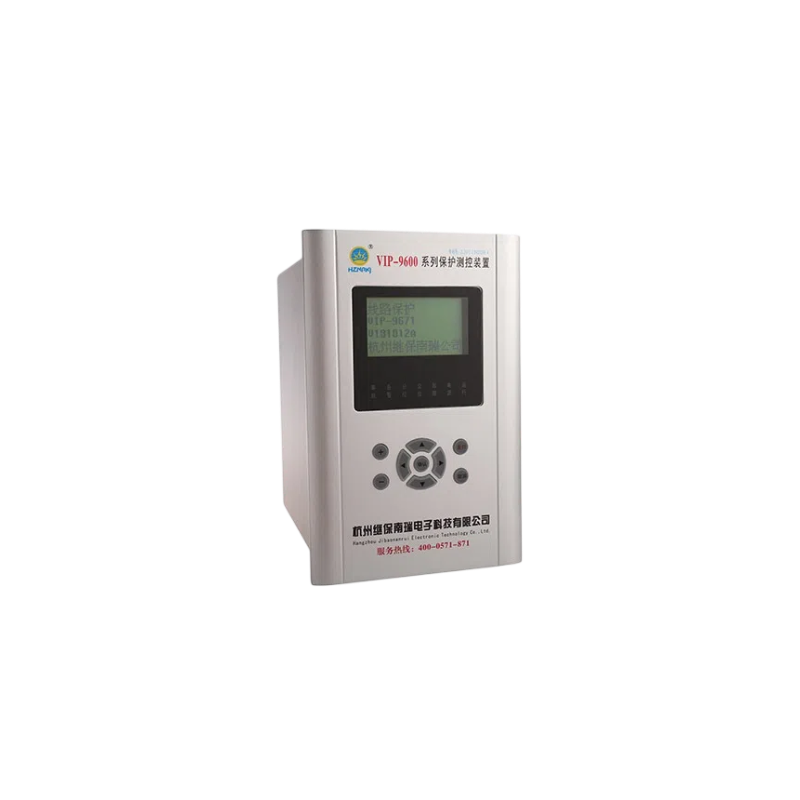

選擇保護裝置

根據計算結果和保護要求，選擇合適的零序電流保護裝置。需要考慮保護裝置的靈敏度、可靠性以及經濟性等因素。

設定定值

1. 電流整定：

• 根據系統的實際運行情況，設定一個電流值，當零序電流超過該值時，保護裝置將動作。電流整定值的設定需要考慮系統的接地方式、負荷特性以及保護裝置的靈敏度等因素。

• 在10kV配電系統中，系統容量越大，線路越長，零序電流保護的定值應相應增加。不同類型的接地故障（如單相接地、兩相接地和三相接地）產生的零序電流大小不同，因此需要根據故障類型設置不同的保護定值。

2. 時間整定：

• 在電流整定的基礎上，設定一個時間值，只有當零序電流超過電流整定值并持續一定時間后，保護裝置才會動作。時間整定值的設定需要考慮系統的故障特性以及保護裝置的響應時間等因素。

• 對于高壓電容器或電容器組的并聯保護設置，零序電壓保護的時間參數T的選值一般為0.1~0.2s。

3. 區域整定：

• 將保護區域劃分為若干個區域，每個區域的整定值可以獨立設置。區域整定可以提高保護的靈活性和選擇性，適用于復雜的電力系統。

• 以風電場為例，低壓系統零序保護定值可采用三級方式。第一級為箱變高壓側零序保護，時限一般從0.1s起；第二級為集電線路零序保護，定值設定時需考慮與第一級之間的配合，可增加一個時限級別或讓第一級有更高靈敏度且時限一致；第三級保護是低壓側接地變或是變壓器低壓側小電阻接地系統零序保護，定值設定時比第二級多出一個時限。

記錄和備案

將整定值的設定過程和結果進行記錄，并進行備案。這有助于在后續的維護和檢修中，對保護裝置進行有效的管理和控制。
